昂科烧录器支持ST意法半导体的32位微控制器STM32G031G6U
Acroview66 | 2025-06-14 13:38:09    阅读:13   发布文章

芯片烧录领导者昂科技术传来重要消息,其烧录软件迎来了一次重大的版本升级。在发布新版本烧录软件的同时,昂科技术同步宣布新增了多款兼容的芯片型号,意法半导体32位微控制器STM32G031G6U便是其中之一。目前,这款芯片已与昂科技术的旗舰产品 AP8000专业芯片烧录设备成功完成技术适配,这一进展显著增强了AP8000系列设备对芯片的兼容能力。

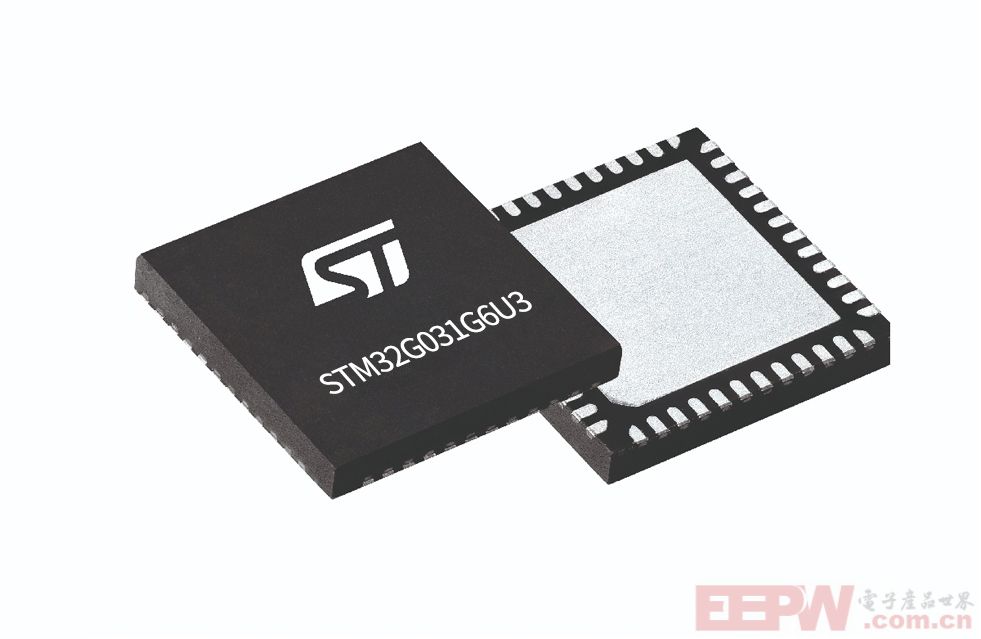

STM32G031G6U基于高性能Arm®Cortex®-M0+32位RISC核心,工作频率高达64 MHz。提供一个高集成程度高,适用于消费、工业领域的广泛应用和设备领域,为物联网(IoT)解决方案做好准备。

STM32G031G6U包含一个内存保护单元(MPU),高速嵌入式内存(高达64千字节的Flash程序内存和8千字节的SRAM),DMA和扩展系统功能、增强的I/O和外围设备。这些设备提供标准的通信接口(两个I2C,两个SPI/一个I2S和两个USART)一个12位ADC(2.5 MSps),多达19个通道,内部电压参考缓冲器,低功率RTC,一个先进的控制PWM定时器,以高达两倍的CPU频率运行,四个通用16位定时器,一个32位通用定时器,两个低功耗16位定时器,两个看门狗定时器和SysTick定时器。

STM32G031G6U工作环境温度从-40°C到125°C可以操作供电电压从1.7V到3.6V。优化动态消费结合全面的省电模式,低功耗定时器和低功耗UART,允许低功耗应用程序的设计VBAT直接电池输入允许保持RTC和备份寄存器供电。


特征

• 核心:Arm®32位Cortex®-M0+ CPU,频率高达64MHz

• -40°C至85°C/125°C的工作温度

• 记忆

高达64kbytes的闪存

8kbytes SRAM, HW奇偶校验

• CRC计算单元

• 复位和电源管理

电压范围:1.7 V ~ 3.6 V

开机/关机复位(POR/PDR)

可编程停电复位(BOR)

可编程电压检测器(PVD)

低功耗模式:休眠,停止,待机,关机

VBAT供应RTC和备份寄存器

• 时钟管理

4至48MHz晶体振荡器

32kHz晶体振荡器与校准

内部16mhz RC带锁相环选项(±1%)

内部32khz RC振荡器(±5%)

• 最多44个快速I/O接口

所有可映射到外部中断向量

多个5V耐压I/O接口

• 具有灵活映射的5通道DMA控制器

• 12位,0.4µs ADC(多达16个扩展通道)

高达16位与硬件过采样

转换范围:0~3.6V

• 11个计时器(一个128 MHz能力):16位先进的电机控制,一个32位和四个16位通用,两个低功耗16位,两个看门狗,SysTick定时器

• 日历RTC与报警和定期唤醒从停止/备用/关闭

• 通信接口

两个I2C总线接口,支持快速模式(1Mbit/s),具有额外的电流吸收器,一个支持SMBus/PMBus和从停止模式唤醒

两个带有主/从同步SPI的USART;一个支持ISO7816接口、LIN、IrDA功能、自动波特率检测和唤醒功能

一个低功率UART

两个SPI(32Mbit/s),具有4-16位可编程位框,一个与I2S接口复用

• 开发支持:串行线调试(SWD)

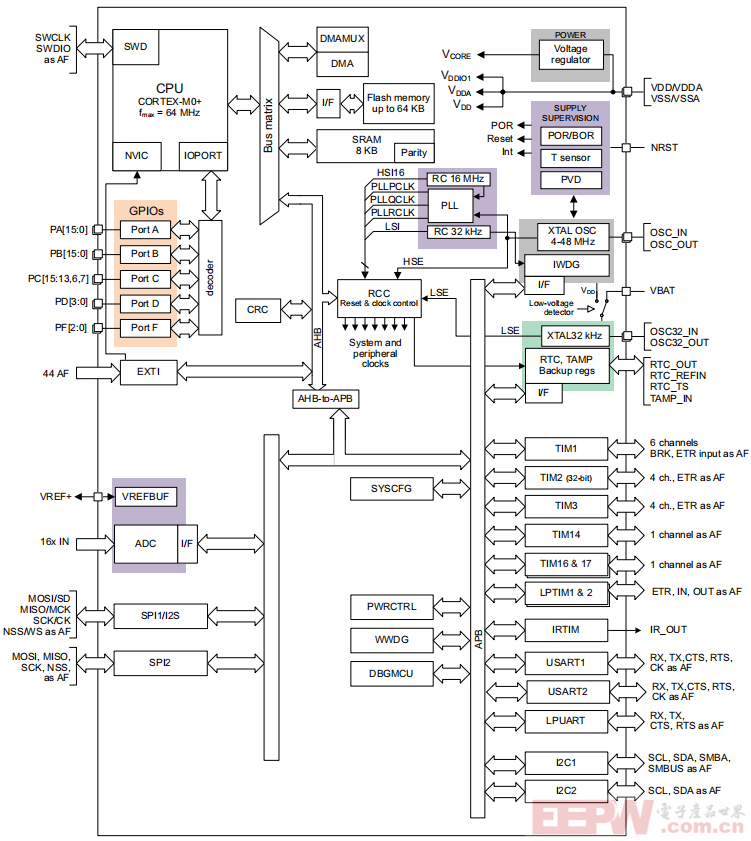

整体框图

昂科技术自主研发的AP8000万用烧录器,已成为行业内具有标杆意义的专业烧录解决方案。该设备支持灵活可调的一拖一及一拖八配置模式,并提供在线、离线双工作模式,尤其针对eMMC、UFS等存储芯片开发了专属烧录方案,可全面覆盖意法半导体全系列芯片的裸片离线烧录与在板烧录需求。AP8000采用主机、底板、适配座三大核心模块的创新模块化设计,赋予设备出色的兼容性与扩展能力。作为通用型烧录平台,其不仅能适配市场上各类可编程芯片,更以稳定高效的性能表现,成为昂科自动化批量烧录设备IPS5800S的核心组件,可高效处理大规模芯片烧录任务,满足量产需求。

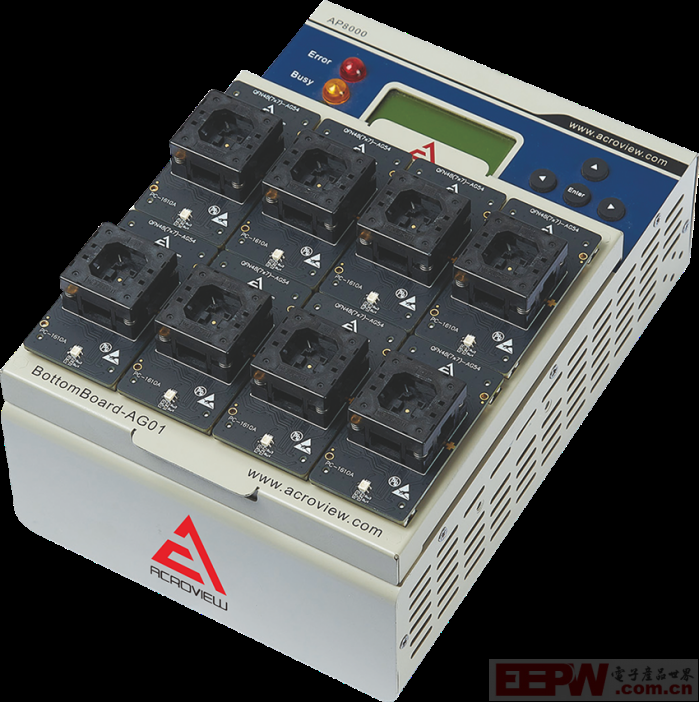

AP8000_通用烧录器_昂科烧录器

AP8000主机具备灵活的连接方式,同时配备USB和NET接口,可实现多台编程器的便捷组网。通过组网功能,用户能够轻松实现多台编程器的同步控制,高效开展并行烧录作业。在安全性方面,主机内置智能安全保护电路,可实时监测芯片放置状态与电路连接情况,一旦检测到芯片反插、短路等异常,将立即触发断电保护机制,全方位守护芯片和编程器的安全运行。主机内部搭载高速FPGA芯片,大幅提升数据传输与处理效率,确保烧录过程流畅高效。为增强使用便捷性,主机背部设置SD卡槽,用户只需将PC端生成的工程文件存储至SD卡,并插入卡槽,即可通过编程器实体按键完成文件选择、加载与烧录操作,实现脱离PC的独立运行。这一设计不仅降低了对计算机硬件配置的依赖,还简化了工作环境搭建流程,显著提升操作灵活性。

在扩展性与兼容性上,AP8000采用底板与适配板模块化组合设计,有效拓展主机功能边界。目前,该设备已实现对全主流半导体厂商产品的支持,覆盖Melexis, intel, RICHTEK, indiemicro, Fortior Tech等知名品牌。其支持器件类型广泛,涵盖NAND, NOR, MCU, CPLD, FPGA, EMMC等,并全面兼容Intel Hex, Motorola S, Binary, POF等多种行业标准文件格式,为用户提供一站式、全场景的芯片烧录解决方案。
