芯片烧录领域的领导者昂科技术于近日宣布完成烧录软件的新一轮迭代升级，并同步公布了一系列新增兼容芯片型号。在此次更新中，赛元微（SinOne）推出的触控微控制器SC95F8675P32，已成功纳入昂科脱机编程器AP8000的支持范围。

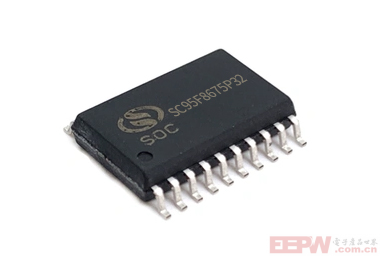

SC95F8675P32是一系列增强型的高速1T 8051内核工业级集成触控按键功能的Flash微控制器，指令系统完全兼容传统8051产品系列。

SC95F8675P32具有超高速1T8051 CPU内核，运行频率高达32MHz，在相同工作频率下，其执行速度约为其它1T 8051的2倍；IC内部集成硬件乘除法器、硬件CRC及双DPTR数据指针，用来加速数据运算及移动的速度。硬件乘除法器、硬件CRC不占用CPU周期，运算由硬件实现，速度比软件实现速度更快；双DPTR数据指针，可用来加速数据存储及移动。

SC95F8675P32具有高性能和可靠性，具有宽工作电压2.0V~5.5V，超宽工作温度-40℃~105℃，并具备良好的ESD性能及EFT抗干扰能力。采用业界领先的eFlash制程，Flash写入>10万次，常温下可保存100年。

SC95F8675P32内建低功耗WDT看门狗定时器，有4级可选电压LVR低电压复位功能及系统时钟监控功能，具备运行和掉电模式下的低功耗能力。正常工作模式：5V下典型约 4.5mA@32M。

SC95F8675P32还集成有超级丰富的硬件资源：内置27路高灵敏度隔空电容触控电路、64Kbytes Flash ROM、SRAM：内部256bytes+外部4Kbytes+PWM RAM、6Kbytes EEPROM、最多30个GP I/O（全部可分级控制）、13个IO可外部中断、5个16位定时器、共14路16bit PWM：8路带死区互补的多功能PWM，6路由Timer输出的PWM、1个UART，3个 UART/SPI/TWI三选一通信口USCI、内部±1%高精度高频32/16/8/4MHz振荡器和±4%精度低频32kHz振荡器、可外接2~16MHz高频晶体振荡器、13路12位高精度ADC。

SC95F8675P32开发调试非常方便，具有ISP（In System Programing）、ICP（In Circuit Programing）和IAP(In Application Programing)功能。允许芯片在线或带电的情况下，直接在电路板上对程序存储器进行调试及升级。

SC95F8675P32具有非常优异的抗干扰性能和性能极好的触控按键性能，非常适合应用于各种使用场合的触控按键和主控控制，如大小智能家电和智能家居、物联网、无线通讯、游戏机等工业控制和消费应用领域。

主要功能

• 工作条件：

– 工作电压：2.0V~5.5V

– 工作温度：-40~+105℃

• CPU

– 超高速1T 8051内核， 指令集全兼容8051，执行速度约为其它1T 8051的2倍

– 双数据指针（DPTRs）

• Flash ROM：

– 64Kbytes Flash ROM

– 可重复写入10万次

– 可通过Code Option设置项将APROM区域可IAP操作的范围设为0K/1K/2K/全部APROM

• LDROM

– 用于存放用户的BootLoader引导代码（boot code）

– 可通过Code Option设置项将LDROM设为0K/1K/2K/4K

• EEPROM

– 独立的6Kbytes EEPROM

– 10万次写入，常温下100年以上保存寿命

• SRAM

– 256bytes片内直接存取RAM

– 额外4Kbytes片内间接存取RAM

– PWM专用RAM

• 烧写和仿真：

– 2线JTAG烧写和仿真接口

• 系统时钟（fSYS）：

– 内建高频32MHz振荡器（fHRC）

– 作为系统时钟源时，fSYS可通过编程器选择设定为32/16/8/4MHz@2.0~5.5V

– 频率误差：跨越(2.0V~5.5V)及(-40~105℃)应用环境，不超过±1%

– 内置高频晶体振荡器电路

– 可外接2~16MHz振荡器

– 作为系统时钟源时，fSYS可通过编程器选择使用外接晶振/1/2/4/8这四种分频中的一种

– 内建系统时钟监控电路，当用户选择系统时钟源为晶体振荡并且晶体振荡电路发生停振时，系统时钟源将被自动切换到内建的 HRC，并保持此状态直至下次复位时再重置内建低频 32kHz LRC振荡器：

– 可作为Base Timer的时钟源，可唤醒STOP

– 可作为WDT的时钟源

– 频率误差：跨越(4.0V~5.5V)及(-20~85℃)应用环境，频率误差不超过±4%

• 低电压复位（LVR）：

– 复位电压有4级可选：分别是：4.3V、3.7V、2.9V、1.9V

– 缺省值为用户烧写Code Option所选值

• 中断（INT）：

– Timer0~4，INT0~2，ADC，PWM，UART，USCI0~2，Base Timer，TK共16个中断源

– 外部中断有3个中断向量，共13个中断口，全部可设上升沿、下降沿、双沿中断

– 两级中断优先级可设

• 数字外围：

– GPIO最大30个双向可独立控制的I/O口

– 可独立设定上拉电阻

– 全部GPIO源驱动能力分四级控制

– 全部IO具有大灌电流驱动能力（50mA）

– 内置WDT，可选时钟分频比

– 5个定时器Timer0~4

– Time2、Timer3和Timer4可实现Capture功能

– Time2、Timer3和Timer4可各提供两路常规PWM

– 6路16位常规PWM

– 由 Timer2、Timer3和Timer4各提供两路

– 8路16位多功能PWM

– 共用周期、占空比单独可调

– 带死区、可互补PWM输出

– 20PIN及以上管脚封装的型号支持PWM故障检测机制(FLT)

– 1个独立UART通信口

– 3个UART/SPI/TWI三选一通讯口USCI

– 其中，当USCI0被设置为SPI0时，其信号口所对应管脚的驱动能力将增强

– 集成16×16位硬件乘除法器（MDU）

– 内建CRC校验模块

• 模拟外围：

– 27路高灵敏度触控电路

– 可适应隔空按键触控、接近感应等对灵敏度要求较高的触控应用

– 具有很强的抗干扰性，可通过10V动态CS测试

– 支持低功耗模式

– 全套开发支持：高灵活触控软件库，智能化调试软件

– TK可以快速唤醒STOP模式

– 13路12位ADC

– 内建基准的2.048V/1.024V/2.4V参考电压

– ADC的参考电压有4种选择，分别是VDD和内部2.048V/1.024V/2.4V

– 内部一路ADC可直接测量VDD电压

– 可设ADC转换完成中断

• 省电模式：

– IDLE Mode，可由任何中断唤醒

– STOP Mode，由INT0~2、BaseTimer和TK唤醒

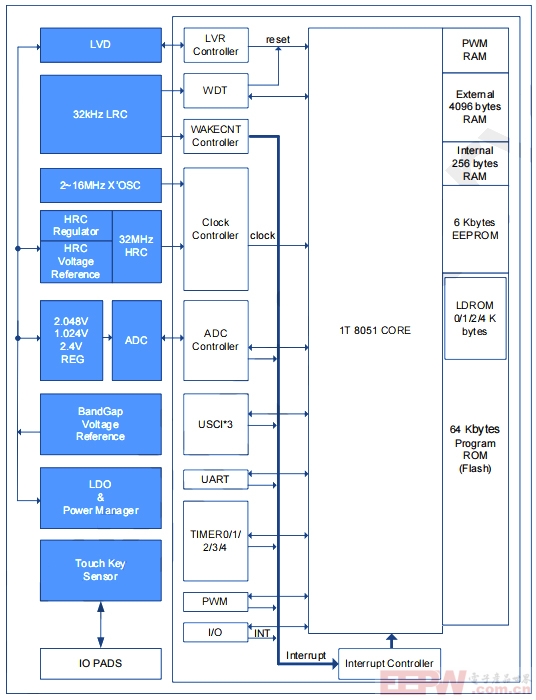

内部框图

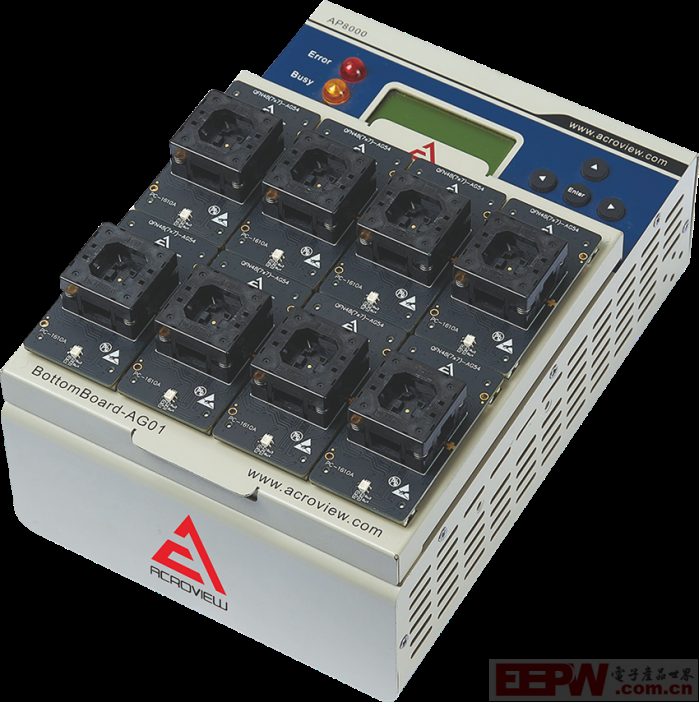

昂科技术凭借深厚的技术积累，自主打造的AP8000万用烧录器堪称行业标杆级烧录解决方案。该设备支持灵活的一拖一及一拖八配置，同时提供在线、离线两种工作模式，还针对eMMC、UFS存储芯片开发了专属烧录方案，可全方位满足赛元微（SinOne）全系列芯片的裸片离线烧录与在板烧录需求。AP8000由主机、底板、适配座三大核心模块构成，这种模块化设计赋予其卓越的兼容性与扩展性。作为通用型烧录平台，AP8000不仅能适配市面上各类可编程芯片，更凭借稳定高效的性能，成为昂科批量安全烧录自动化设备IPS5800S的核心组件，可高效处理大规模芯片烧录任务。

AP8000主机具备灵活的连接方式，同时配备USB和NET接口，可实现多台编程器的便捷组网。通过组网功能，用户能够轻松实现多台编程器的同步控制，高效开展并行烧录作业。在安全性方面，主机内置智能安全保护电路，可实时监测芯片放置状态与电路连接情况，一旦检测到芯片反插、短路等异常，将立即触发断电保护机制，全方位守护芯片和编程器的安全运行。主机内部搭载高速FPGA芯片，大幅提升数据传输与处理效率，确保烧录过程流畅高效。为增强使用便捷性，主机背部设置SD卡槽，用户只需将PC端生成的工程文件存储至SD卡，并插入卡槽，即可通过编程器实体按键完成文件选择、加载与烧录操作，实现脱离PC的独立运行。这一设计不仅降低了对计算机硬件配置的依赖，还简化了工作环境搭建流程，显著提升操作灵活性。

在扩展性与兼容性上，AP8000采用底板与适配板模块化组合设计，有效拓展主机功能边界。目前，该设备已实现对全主流半导体厂商产品的支持，覆盖SILERGY, BYD, NUVOTON, FocalTech, Dosilicon等知名品牌。其支持器件类型广泛，涵盖NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多种行业标准文件格式，为用户提供一站式、全场景的芯片烧录解决方案。

文章来源于：www.acroview.com
